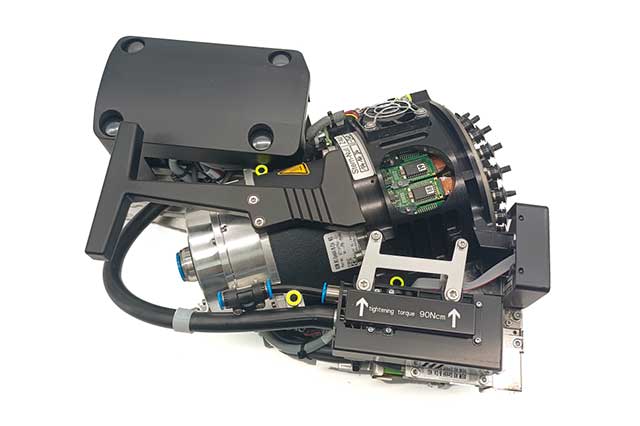

SIPLACE SpeedStar (C&P20 P) 根据 “ 收集＆贴片 ” 原理工作，即贴片头在单一循环内拾取二十个元件。在拾取和贴片的位置，元件传感器将检查吸嘴处是否存在元件。元件在被移动到贴片位置的过程中，将被光学对中，并被旋转到所需要的贴装角度。最后，强制空气将平缓、精确地把元件下放到印制板上。

随着 C&P20 P 贴片头的引入，贴片性能大幅提升。C&P20 P 贴片头紧凑小巧的结构设计也缩短了循环时间。这种情况下，星形轴将倾斜地对着 PCB 平面。这种几何构造可把段位器排列在一个非常小的空间内。

元件摄相机仍然集成到了 C&P20 P 的贴片头中。这样可比外部对中相机节省多余的行程距离。而且，每个段位器还有自己用于旋转吸嘴的 DP 驱动装置。因而，单贴片头工作站上的吸嘴不用事先旋转到正确位置。这些吸嘴能在任意时间相互独立的旋转到它们的贴片位置。

每个段位器都有一个独立的真空发生器。这样可极大地减少真空和吹气压力之间的切换时间。除此之外，它还可以在保持电路中对每个独立吸嘴进行真空检查。

段位器的 Z 驱动装置 使用了带有线性行程测量系统的线性马达，因此，它非常精确。在拾取 / 贴片位置， Z 驱动装置使段位器上下垂直运动。

SIPLACE SpeedStar (C&P20 P) 技术数据带23型元件相机

元件范围：01005 到 2220、Melf、SOT、SOD

元件规格

最大高度：4mm

最小引脚间距：0.25mm

最小引脚宽度：0.1mm

最小球面管脚间距：0.4mm

最小球面管脚直径：0.2mm

最小尺寸：0.4mm x 0.2mm

最大尺寸：6mm x 6mm

最大重量：1g

可编程下放力：1.3 - 4.5N

吸嘴类型：40xx

X/Y 精确度：±36μm/3σ ~ ±48μm/4σ

角度精确度：±0.5°/3σ ~ ±0.7°/4σ
