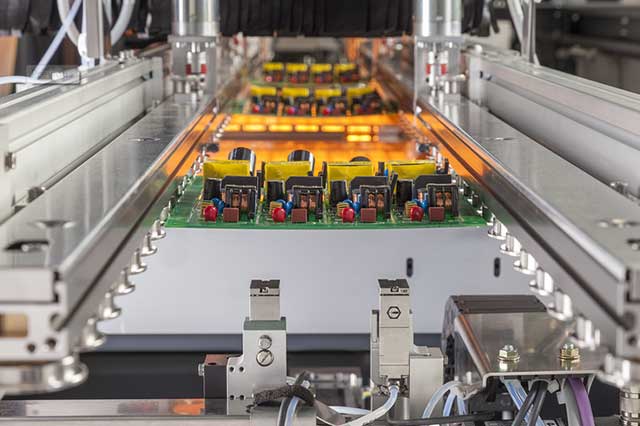

在电子制造领域，回流焊是一种关键的焊接技术，广泛应用于表面贴装技术（SMT）中。回流焊过程涉及对PCB（印刷电路板）上的焊锡膏进行加热，使其熔化并与元器件引脚和焊盘形成可靠的电气连接。这一过程中，温度的控制对于焊接质量和器件性能至关重要。本文将探讨回流焊温度与器件焊接温度之间的关系。

回流焊温度曲线
回流焊过程通常分为四个主要温度区：预热区、恒温区、回流区（再流区）和冷却区。每个区域的温度设置和持续时间对焊接质量都有显著影响。

1、预热区：此区域的主要目的是使PCB和元器件预热，同时蒸发焊锡膏中的溶剂和气体，并润湿焊盘和引脚。预热区的温度一般从室温逐渐升至130℃至190℃，时间约为80至120秒。预热过程有助于防止PCB和元器件因突然受热而损坏。

2、恒温区：恒温区继续对PCB和元器件进行预热，确保它们达到稳定状态，为进入回流区做准备。温度范围通常在150℃至200℃之间。

3、回流区（再流区）：这是回流焊过程中的核心区域，焊锡膏在此区域达到熔化状态，并与焊盘和引脚形成焊接接点。峰值温度一般设定在220℃至260℃之间，具体取决于焊锡膏的类型和元器件的耐热性。峰值温度过高或时间过长可能导致元器件和PCB热损伤，而温度过低或时间过短则可能导致焊接不充分。

4、冷却区：冷却区使焊点迅速凝固，完成焊接过程。冷却速率应适中，以避免焊点内部产生应力或晶粒粗大。

器件焊接温度
不同类型的电子元器件在焊接时需要遵循不同的温度规定，以确保其正常工作和长期稳定性。这些温度规定通常基于元器件的耐热性、封装类型以及焊锡膏的熔点。

1、表面贴装元器件（SMD）：如贴片电阻、贴片电容等，一般建议焊接温度控制在230°C至260°C之间，焊接时间通常在几秒钟到十几秒钟不等。

2、插件式元器件：如晶体管、二极管等，焊接温度一般在200°C至250°C之间，焊接时间也应控制在几秒钟到十几秒钟之间。

3、集成电路（IC）：大多数IC的焊接温度在200°C左右，但具体温度应根据IC的规格书来确定。焊接时间一般在几秒钟到数十秒钟之间。

4、LED：LED的焊接温度一般在200°C至260°C之间，具体取决于LED的封装类型和材料。焊接时间应控制在几秒钟到十几秒钟之间，以避免损坏LED芯片。

关系分析
回流焊温度与器件焊接温度之间的关系体现在以下几个方面：
1、峰值温度匹配：回流焊的峰值温度应高于焊锡膏的熔点，以确保焊锡膏完全熔化并与焊盘和引脚形成良好的焊接接点。同时，峰值温度必须低于元器件的最高允许温度，以避免热损伤。

3、时间控制：焊接时间的长短也影响焊接质量。时间过短可能导致焊接不充分，而时间过长则可能导致元器件和PCB热损伤。因此，需要根据元器件的类型和焊接条件来精确控制焊接时间。

3、温度曲线优化：通过优化回流焊的温度曲线，可以实现更高效的焊接过程并提高焊接质量。例如，适当延长预热时间和恒温时间可以确保PCB和元器件充分预热，避免突然受热导致的损坏；而合理的冷却速率则可以减少焊点内部应力和晶粒粗大的问题。

综上所述，回流焊温度与器件焊接温度之间存在密切的关系。通过精确控制回流焊过程中的温度和时间参数，可以确保焊接质量并保护元器件的性能和可靠性。
